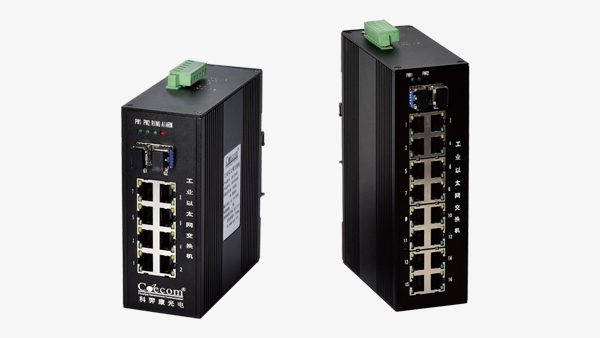

千光百电非网管型以太网交换机COE2G8FE/COE2G16FE/COE4G24FE

满足工业电磁兼容性要求

交直流电源、冗余直流电源可选

可插拔光模块，单多模及长距离光传输可选

工业环境温度：-40℃～+85℃

在线咨询

全国热线

025-52626600

产品描述

含3款卡轨/机架式产品。卡轨式可支持2路千兆以太网光信号、8-16路百兆以太网电信号之间数据交换；机架式可支持4路千兆以太网光信号、24路百兆以太网电信号之间数据交换。光信号传输距离多模默认550米、可达2公里；单模默认5公里、可达80公里；电信号传输距离100米。

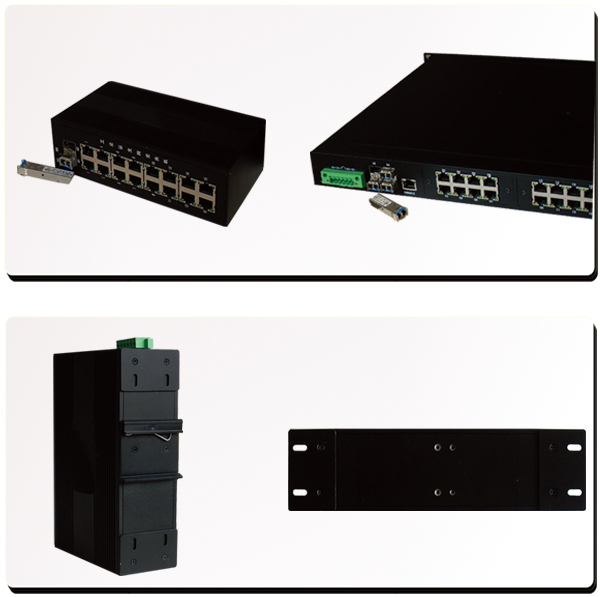

本产品支持交/直流电源，其中交流电源220V、直流电源DC±48V/DC24V/DC12V可选。卡轨式产品还支持直流双电源冗余模式和失电告警功能，失电或故障电源自动切换；机架式产品支持交/直流双电源冗余模式和失电告警功能，失电或故障电源手动切换。产品外壳采用波纹铝型材，散热性、防护性好，支持卡轨/壁挂/机架安装方式。

本产品采用工业级芯片和EMC防护电路设计，其内部板卡经过三防漆密封处理，具有宽温条件和复杂电磁环境下稳定工作的特点。测试数据表明恶劣环境下丢包率为零，是工业现场组网设备的选择。电信号传输距离100米。

产品特点

千光百电非网管型以太网交换机COE2G8FE-COE2G16FE-COE4G24FE

符合GB/T17626/IEC61000
卡轨式交/直流电源可选，直流电源冗余设计、自带失电告警功能
机架式交/直流电源冗余设计、自带失电告警功能
低功耗、无风扇、波纹铝合金外壳自然散热设计
SFP光口设计，单多模光模块可选，长传输光模块可选
机架作业面与状态显示面分离式设计，机架作业面与状态显示面分离式设计

技术参数

卡轨式非网管工业以太网交换机

光接口	LC单/多模双纤×2	电速率	10/100M半/全双工自适应
光波长	850/1310/1550nm可选	电源	单路AC110-240V 双路DC12/24V/48V（支持失电告警）
光传输	多模≤550m、单模≤5km	功耗	4W
光速率	1000M全双工	指示灯	2个（PWR1、PWR2）
电接口	RJ45插座，平行(MDI)/交叉(MDIX)自动识别	重量	0.45kg
电传输	5类、超5类及以上双绞线(接4对)100m以内	工作环境	工作温度：-40℃～+85℃、5～95%RH
尺寸	宽×高×深=55×139×118mm(2光8电)	工作环境	储存温度：-55℃～+125℃、5～95%RH
尺寸	55×179×118mm(2光16电)	安装方式	卡轨式安装/壁挂式安装
执行标准	IEEE 802.3z 1000BASE-X;IEEE 802.3u 10BASE-T、100BASE-TX;GB/T17626/IEC61000

机架式非网管工业以太网交换机

光接口	LC单/多模双纤×4	电速率	10/100M半/全双工自适应
光波长	850/1310/1550nm可选	电源	单路AC110-240V 双路DC12/24V/48V（支持失电告警）
光传输	多模≤550m、单模≤5km	功耗	≤15W
光速率	1000M全双工	指示灯	52个（具体见实际面板定义）
电接口	RJ45插座，平行(MDI)/交叉(MDIX)自动识别	重量	2.3kg
电传输	5类、超5类及以上双绞线100m以内	工作环境	工作温度：-40℃～+85℃、5～95%RH
尺寸	宽×高×深=483×44×300(mm)	工作环境	储存温度：-55℃～+125℃、5～95%RH
执行标准	IEEE 802.3z 1000BASE-X;	安装方式	机架式安装
执行标准	IEEE 802.3u 10BASE-T、100BASE-TX;GB/T17626/IEC61000

订货型号

产品名称	订货型号	备注
千兆单模2光8电工业交换机（壁挂/卡轨）	COE-2G8FE-LC-S	千兆单模光口×2+百兆电口×8
千兆多模2光8电工业交换机（壁挂/卡轨）	COE-2G8FE-LC-M	千兆多模光口×2+百兆电口×8
千兆单模2光16电工业交换机（壁挂/卡轨）	COE-2G16FE-LC-S	千兆单模光口×2+百兆电口×16
千兆多模2光16电工业交换机（壁挂/卡轨）	COE-2G16FE-LC-M	千兆多模光口×2+百兆电口×16
千兆单模4光24电工业交换机（壁挂/卡轨）	COE-4G24FE-LC-S	千兆单模光口×4+百兆电口×24
千兆多模4光24电工业交换机（壁挂/卡轨）	COE-4G24FE-LC-M	千兆多模光口×4+百兆电口×24
说明：默认电源ADC220，DC±48V/DC24V/DC12V不同类型电源可选
