1U机架式整板式免熔光配箱

CT-MRX-X-1U型产品为机架安装,一体化面板免熔光配箱,主要用于室内或非露天室外环境接插J599-MT型预制光缆并将4/8/12/16/24多芯光缆接插口转接为单芯ST/SC/FC/LC光纤配线口,支持多模62.5/125,50/125,单模 9/125.本产品机架面支持不同数量不同芯数插座与不同数量不同类型配线口组合,插座与配线口对应关系清晰,广泛应用于电信、电力、广电、安防、轨道交通、工业现场、局域网、互联网等领域

全国热线

400-607-8309

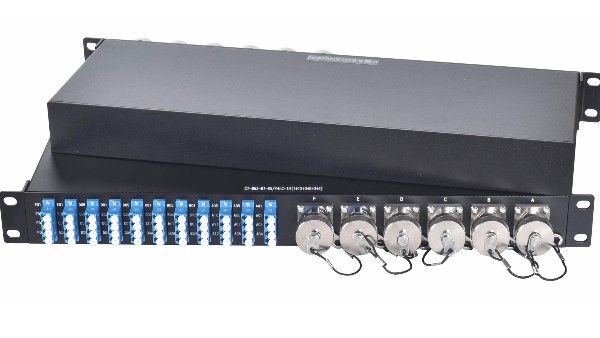

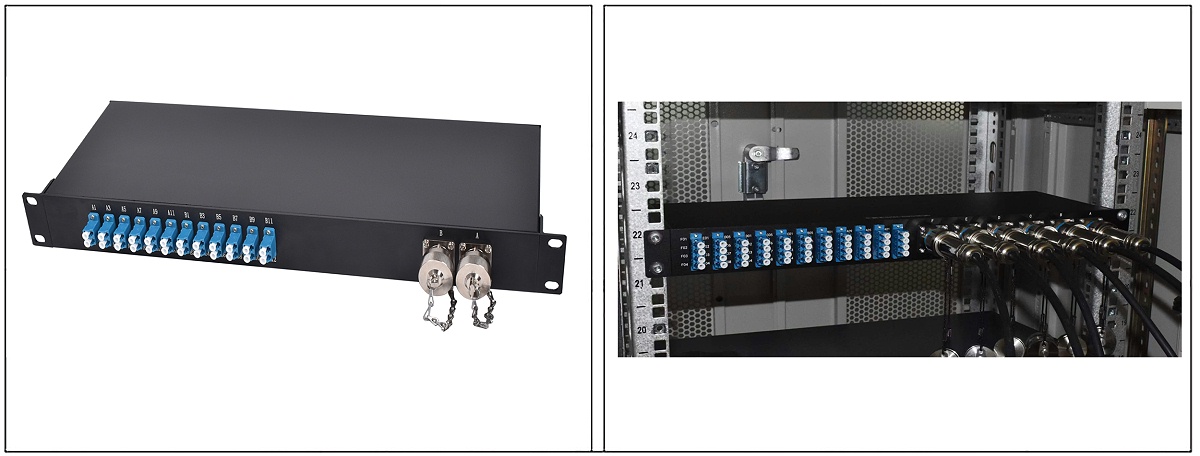

产品展示

de

产品特点
  •  插座符合J599-MT预制光缆连接器标准,可以接插包括中航光电等厂家J599-MT 预制光缆;
  •   标准19英寸机架安装,铝型材箱体外形美观;
  •   活动耳架,2当进深可调,正面安装,反装可选;
  •  机架正面缆进纤出,默认左进右出,右进左出可选,进缆插座与出纤配线口对应关系明晰;
  •  支持不同数量进缆口与出纤口组合,最大可支持8个进缆口, 40LC出纤口。

技术参数

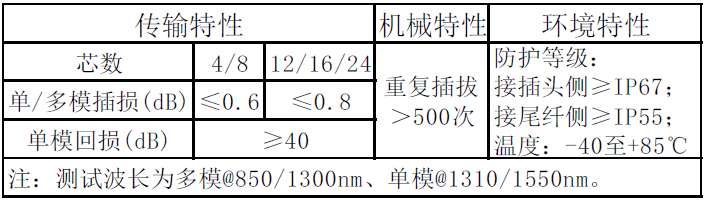

多芯连接器(插座端) 传输、机械及环境特性

1

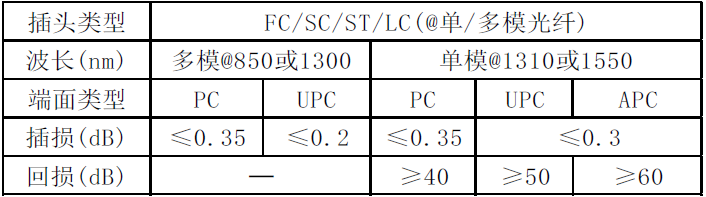

单芯活动连接器传输特性:

2

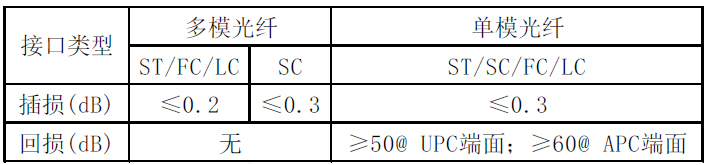

配线口传输特性:

4

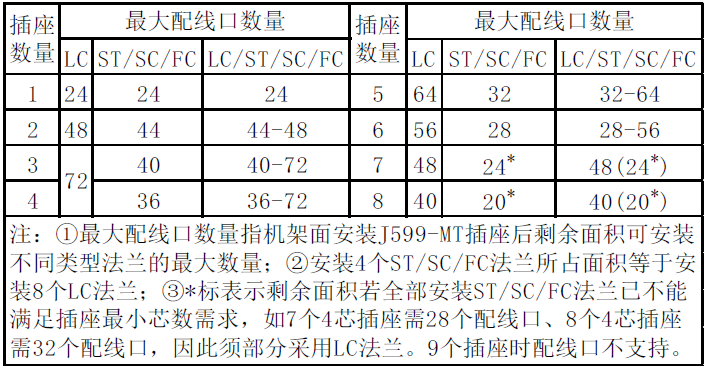

机架面插座/配线口数量关系表:

3

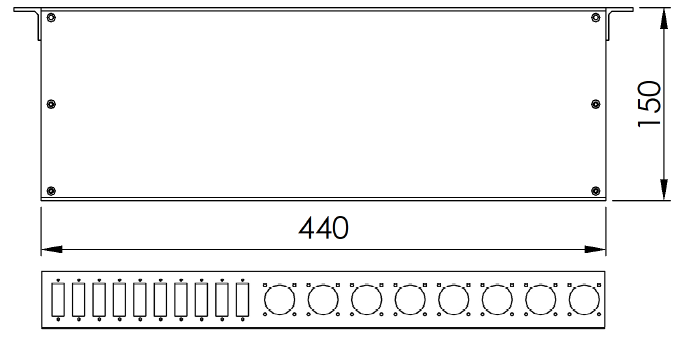

外形尺寸图:

尺寸图

工作温度:-25℃~+55℃(主要取决于光缆温度特性);

存储温度:-30℃~+65℃;

包装方式:单台塑料袋包装+内衬+3台整箱包装;

执行标准:电力行业标准《DL/T 1623-2016智能变电站预制光缆技术规范》;

     中电联报批稿标准《┄预制光缆连接器技术规范 第1部分  J599-MT高密度型》;

检验报告:泰尔实验室检测报告

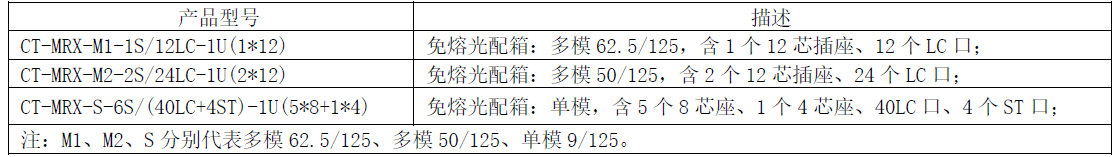

订货型号

订货信息
