光纤收发器
  • 工业卡轨式百兆收发器COE7001K/COE7002K/COE7004K

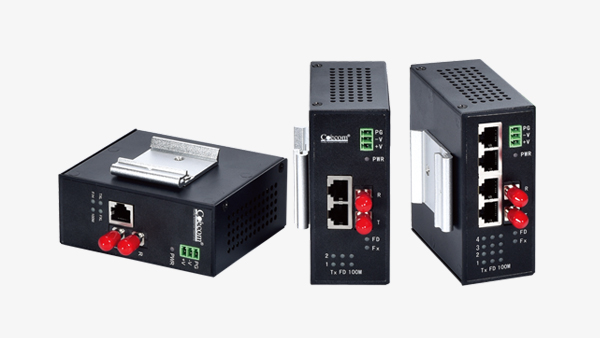

工业卡轨式百兆收发器COE7001K/COE7002K/COE7004K

内置电源,多种供电方式可选

高压瞬变及电涌保护

支持35毫米DIN轨安装

光电信号转换模式

全国热线

400-607-8309

产品描述

支持1路10/100太网电信号通过1对(或1芯)光纤传输;可将以太网双绞线100米传输距离延长到多模光纤550米、单模光纤20公里,可达100公里;加装附件可支持多种现场安装方式;配合机架(箱)可支持集中供电管理方式;适用于以太网光纤点对点或星形组网。

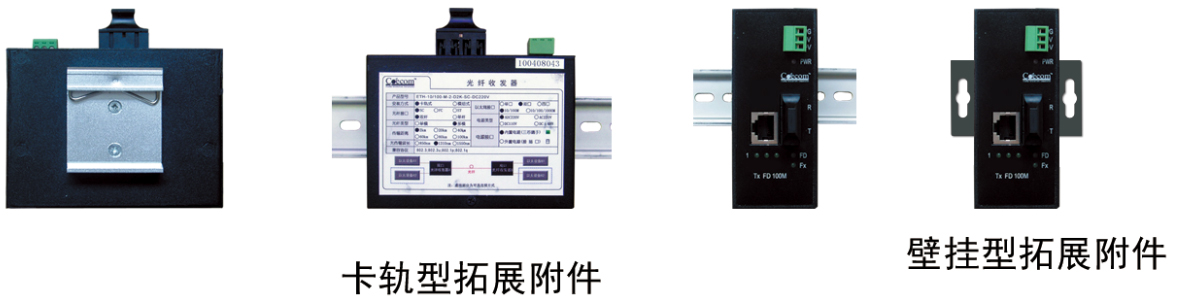

附件安装图

工业卡轨式百兆收发器COE7001K-COE7002K-COE7004K附件安装图

产品特点
工业卡轨式百兆收发器COE7001K-COE7002K-COE7004K
  •   工业设计,高压瞬变及电涌保护
  •   内置电源,多种供电方式可选
  •   外壳带地,可屏蔽EMC干扰
  •   支持DIN轨安装方式

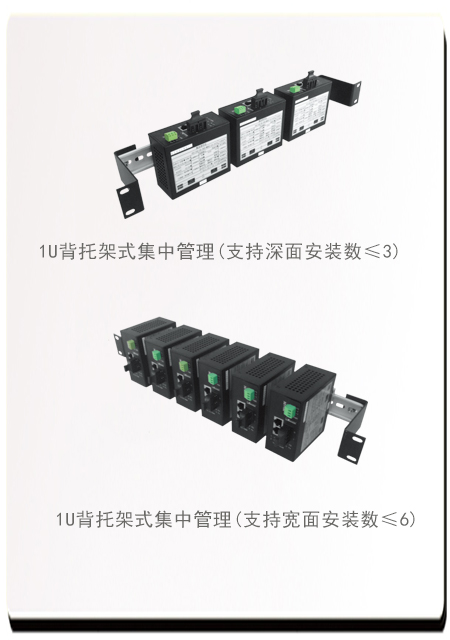

  •   配套背托架支持集中安装和星形组网
  •   光电信号转换模式,时延极低
  •   光口百兆全双工
  •   电口平行/交叉自识别
  •   电口10/100自适应
  •   电口全/半双工自适应
技术参数
光接口 SC双纤,ST/FC及单纤型可选 光速率 100M全双工
光波长 多模1310nm、单模1310nm其它波长可订制 电接口 RJ45插座,平行(MDI)/交叉(MDIX)自动识别
光传输 多模≤2km、单模≤20km,单模长距离可订制 电传输 5类或超5类及以上双绞线100m以内
电速率 10/100M、半/全双工自适应 工作温度 -20~+70℃,5~95%RH
  ADC220三芯端子,DC110/±48/24/12供电可选 储存温度 -40~+85℃,5~95%RH
  小于2.5W 整机寿命 连续工作时间大于5万小时
  以光电接口面为基准,宽×高×深=44×85×102(mm) MTRF 平均无故障时间大于5万小时
  0.46kg 执行标准 YD/T 1464-2008
YD/T 1528-2006

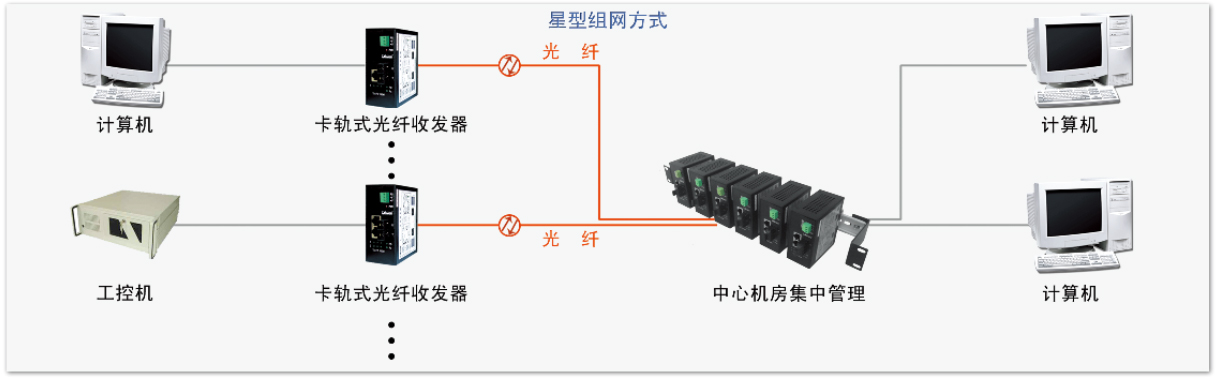

组网方式

工业卡轨式百兆收发器COE7001K-COE7002K-COE7004K组网方式

订货型号
产品代号 产品名称 订货型号
COE7001KA 卡轨式百兆单电口多模收发器 COE-10/100M-K(缺省/可选) 默认SC双纤ADC220,ST/FC、单纤、DC110/±48/24/12可选
COE7001KB 卡轨式百兆单电口单模收发器 COE-10/100S-K(缺省/可选) 默认SC双纤ADC220,ST/FC、40/60/80/100、单纤 、DC110/±48/24/12可选
COE7002KA 卡轨式百兆双电口多模收发器 COE-10/100M-2K(缺省/可选) 默认SC双纤ADC220,ST/FC、单纤、DC110/±48/24/12可选
COE7002KB 卡轨式百兆双电口单模收发器 COE-10/100S-2K(缺省/可选) 默认SC双纤ADC220,ST/FC、40/60/80/100、单纤 、DC110/±48/24/12可选
COE7004KA 卡轨式百兆四电口多模收发器 COE-10/100M-4K(缺省/可选) 默认SC双纤ADC220,ST/FC、单纤、DC110/±48/24/12可选
COE7004KB 卡轨式百兆四电口单模收发器 COE-10/100S-4K(缺省/可选) 默认SC双纤ADC220,ST/FC、40/60/80/100、单纤 、DC110/±48/24/12可选
