光纤收发器
  • 百兆1光1电(夹持式)光纤收发器

百兆1光1电(夹持式)光纤收发器

◎产品特点

●适用于移动方式调试工业现场设备

●夹持式设计,随便携电脑移动不滑落

●低功耗设计,支持电脑USB口供电模式

●拨码开关设计,光口网口多种工作模式可设

●光电转换模式,帧传输平均时延<2.5us

●型材外壳设计,防跌保护性能好

●配套AC220转USB适配器,支持市电供电模式

全国热线

400-607-8309

◎产品说明

COE-10/100型夹持式以太网光纤收发器支持1个100M光口和1个10/100M自适应网口。产品采用夹持安装方式,可随笔记本电脑移动;采用低功耗设计,可由笔记本电脑USB口供电;采用拨码开关设计,可强置多种工作模式;特制光纤模块,可与各种工业设备光口配合;光电转换模式,帧传输平均时延<2.5us;小巧型材外壳易于携带,机械防护性好。本产品特别适合以移动方式调试工业现场百兆光口设备。

◎技术指标

光纤接口

光口数量:×1

光口类型:默认多模双纤ST,单纤或FC/SC或单模可选

光口速率:155M

光口特性:多模默认1310nm传输距离0-2km,单模默认1310nm传输距离20km。其他波长及传输距离可订制

网络接口

网口数量:×1

网口类型:RJ45座

网口速率:10/100M自适应

网口特性:双绞线传输距离0-100米。 平行MDI/交叉MDI-X自动识别、半双工HELF/全双工FULL自动识别

拨码开关

五位拨码开关,1-3位设置电口全/半双工、4位设置光口全/半双工、5位实现LINK LOSS功能,详见下表:

    1

  2

   3

   TP

   4

   Fiber

  5

   L-loss

OFF

OFF

OFF

AUTO

OFF

FULL

OFF

   No

ON

OFF

OFF

100M/F

OFF

FULL

OFF

No

ON

OFF

ON

100M/H

OFF

HALF

OFF

No

ON

ON

OFF

10M/F

ON

HALF

ON

YES

ON

ON

ON

10M/H

ON

HALF

ON

YES


电源

电源接口:USB2.0B型插座

电源特性:外置电源,USB 5V供电。配套1.5米USB2.0(B/A)插头电源线,支持便携电脑USB口或电源适配器供电

功耗:<1.75W

执行标准

YD/T 1464-2006;YD/T 1528-2006

支持协议

IEEE802.3i 10Base-T;IEEE802.3u 100Base-TX/FX;

环境特性

工作温度:0~70°C(32~158°F)

储存温度:0~70°C(32~158°F)

相对湿度: 5%~95%(无凝露)

机械特性

外壳材质:铝合金型材外壳

散热方式:自然冷却,无风扇

安装方式:夹持或台面摆放

整机重量:0.12Kg (含AC220转5V电源适配器,瓦楞纸盒加内衬包装)

防护等级:IP40防护等级

M T B F:> 5万小时

产品质保:3年

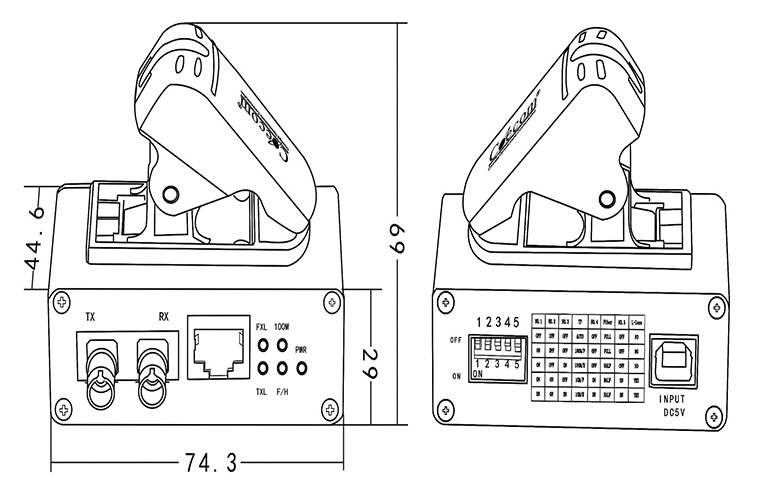

外形尺寸

外形尺寸

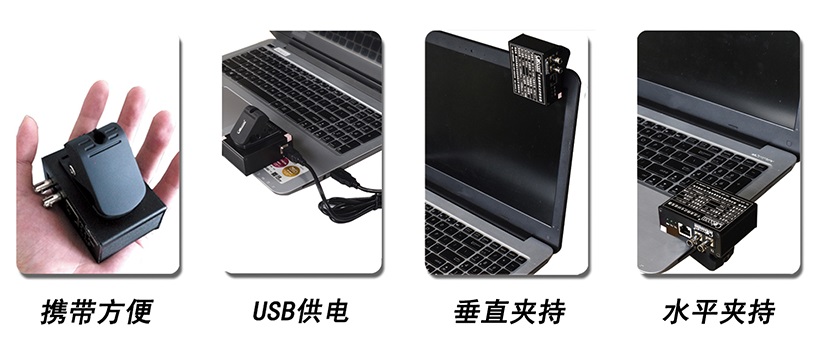

安装方式

安装方式

◎订货信息

型号

描述

    COE-10/100-ST/M2-JC(缺省/可选)

    1100M+1 10/100M 自适应电、ST接口、多模双纤、0-2公里、夹持式、 USB5V 供电

    COE-10/100-ST/S20-JC(缺省/可选)

    1100M+1 10/100M 自适应电、ST接口、单模双纤、20公里、夹持式、 USB5V 供电
