工业交换机

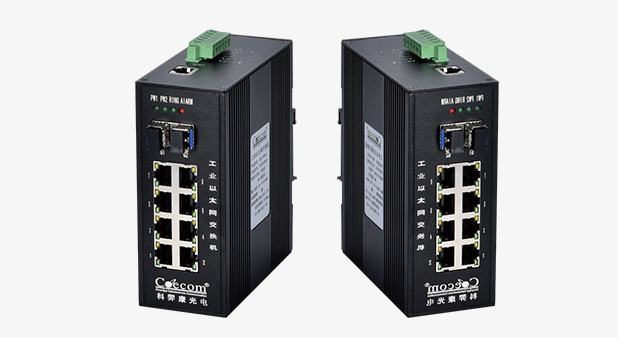

  • 千兆网管型工业以太网交换机COE2G8FE-W/ COE4G24GE-W

千兆网管型工业以太网交换机COE2G8FE-W/ COE4G24GE-W

支持快速环网自愈时间≤20毫秒,兼容STP/RSTP协议

多种网管方式:Web、Snmp、Telnet

满足工业电磁兼容性要求

交直流电源、冗余直流电源可选

壁挂/卡轨/机架多种安装方式可选

工业环境温度:-40℃~+85℃

全国热线

400-607-8309

产品描述

含2款卡轨/机架式产品。卡轨式支持2路千兆以太网光信号、8路百兆以太网电信号之间数据交换;机架式支持2-4路千兆以太网光信号、24路千兆以太网电信号之间数据交换。光信号传输距离多模默认550米、可达2公里,单模默认5公里、可达80公里;电信号传输距离100米。

本产品支持环网自愈功能。当环网光路故障(如光缆挖断)或环节点故障(如某台交换机故障)时自动切换至正常链路,可确保网上其他设备正常通信,避免全网瘫痪。本产品可通过告警灯提示网络故障,有多种网管方式可查询故障位置和故障原因,可确保网络在偶发事件环境中安全稳定运行。

本产品支持交直流电源,其中交流220V、直流DC±48V/DC24V/DC12V,直流电源支持双电源冗余模式和失电告警功能。产品外壳采用波纹铝型材,散热性、防护性好,同时支持卡轨/壁挂安装方式。

本产品采用工业级芯片和EMC防护电路设计,其内部板卡经过三防漆密封处理,具有宽温条件和复杂电磁环境下稳定工作的特点。测试数据表明恶劣环境下丢包率为零,是工业现场组网设备的合适选择。

产品特点
千兆网管型工业以太网交换机COE2G8FE-W-COE4G24GE-W
  •   支持自愈环功能,自愈时间≤20毫秒
  •   多种网管方式可选卡轨式交/直流电源可选,直流电源冗余设计、自带失电告警功能。符合GB/T17626/IEC61000
  •   机架式交/直流电源冗余设计、自带失电警功能
  •   低功耗、无风扇、波纹铝型材外壳自然散热设计
  •   SFP光口设计,单多模光模块可选,超长传输光模块可选

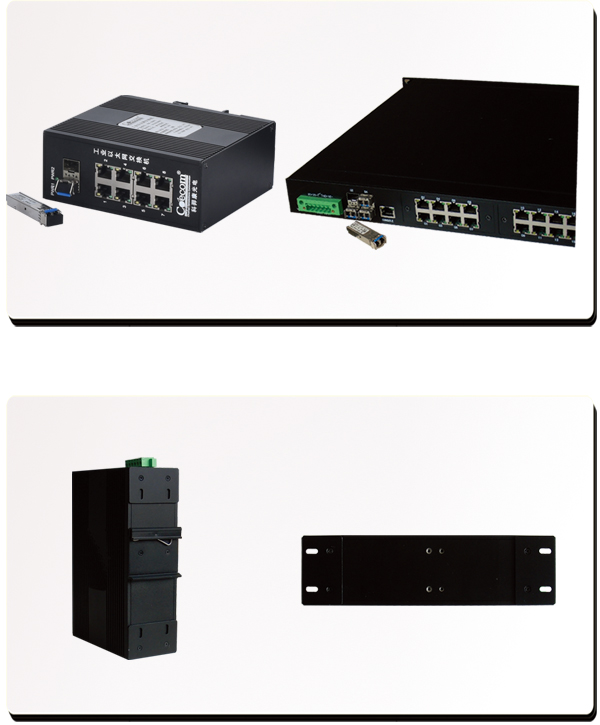

  •   壁挂或工业DIN导轨安装、19英寸机架安装设计
  •   机架作业面与状态显示面分离式设计
  •   IP40防护等级设计,工作温度:工业级-40℃~+85℃
技术参数
卡轨式/机架式网管型交换机
自愈环功能 支持多组自愈环、相切环,可指定环路端口 组播协议 支持IGMPSnooping,静态组播
支持生成树和快速生成树协议 网络安全 支持端口MAC地址绑定
服务质量 支持QoS 设备维护 支持端口镜像
带宽管理 支持端口限速、广播风暴抑制、链路聚合等 背板带宽 5.6Gbps(COE-W-2G8FE)、56G(COE-W-4G24GE)
VLAN 4K,VLANID:1-4094   IEEE802.3x流量控制
组播组数 256 网管方式 SNMP,Web ,Telnet
MAC地址表 8K 电口数量 带灯RJ45座×8(COE-W-2G8FE)
光口数量 卡轨式SFP扩展槽×2,可安装SFP光模块×2 带灯RJ45座×24(COE-W-4G24GE)
机架式SFP扩展槽×4,可安装SFP光模块×4 电口类型 RJ-45接口
光纤模块 可插拔SFP光模块,单/多模、单/双纤可选 电口速率 10/100M半双工/全双工自适应(COE-W-2G8FE)
光 接 口 LC单/多模双纤×2 10/100/1000M半双工/全双工自适应(COE-W-4G24GE)
光 波 长 多模单模默认1310nm,850nm/1550nm可选 电口特性 双绞线RJ-45插头平行(MDI)交叉(MDIX)连接自动识别
光 传 输 多模≤550m、单模≤5km 电口传输 5类/超5类及其以上双绞线100米内
光 速 率 1.25G全双工   COE-W-2G8FE:单路ADC220V 单路DC±48V/24V/12V
  双路DC±48V/24V/12V(支持失电告警功能)
指 示 灯 光链路灯×2(双光口)
光链路灯×4(四光口) COE-W-4G24FE:单路/双路ADC220V 单路DC±48V/24V/12V
 双路DC±48V/24V/12V(支持失电告警功能)
电口灯,每个RJ-45自带
电源灯1、电源灯2(为双电源时) 工作温度 -40℃~+85℃、5~95%RH
执行标准 IEEE 802.3 100BASE-FX,1000BASE-X 存储温度 -55℃~+125℃、5~95%RH
IEEE 802.3u 10BASE-T、100BASE-TX, 运行功耗 5W(COE-W-2G8FE)、15W(COE-W-4G24GE)
IEEE 802.3ab 1000BASE-T 整机重量 0.5kg(COE-W-2G8FE),2.6kg(COE-W-4G24GE)
电磁兼容GB/T17626/IEC61000 安装方式 壁挂/DIN卡轨/机架
订货型号
产品名称 订货型号
千兆网管单模2光8电工业交换机(壁挂/卡轨) COE-2G2FE-W-LC-S COE-2G2FE-W-LC-S
千兆网管多模2光8电工业交换机(壁挂/卡轨) COE-2G8FE-W-LC-M COE-2G8FE-W-LC-M
千兆网管单模2光24电工业交换机(壁挂/卡轨) COE-2G24GE-W-LC-S COE-2G24GE-W-LC-S
千兆网管多模2光24电工业交换机(壁挂/卡轨) COE-2G24GE-W-LC-M COE-2G24GE-W-LC-M
千兆网管单模4光24电工业交换机(壁挂/卡轨) COE-4G24GE-W-LC-S COE-4G24GE-W-LC-S
千兆网管单模4光24电工业交换机(壁挂/卡轨) COE-4G24GE-W-LC-M COE-4G24GE-W-LC-M
说明:默认电源ADC220,DC±48V/DC24V/DC12V不同类型电源可选
