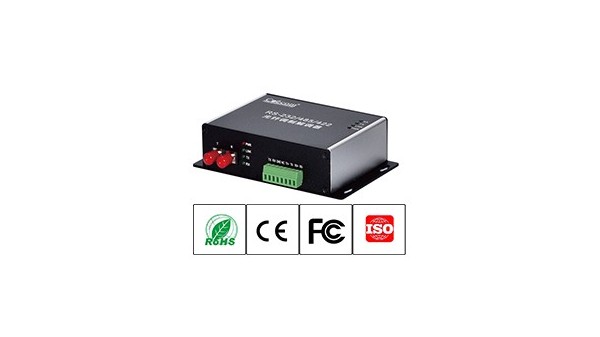

高速光纤调制解调器(壁挂式单通道)

◎产品特点

传输速率最高可达2Mbps

485(422)可接入标准阻抗设备≤32或高阻抗设备 (96kΩ)≤256

串口内置TVS钳位保护,支持端口带电插拔

内置电源,多种交直流电源可选

内置拨码开关,485/422工作方式可选、匹配电阻可调

工艺标志

全国热线

400-607-8309

◎产品说明

支持1路485电信号通过1对(或1芯)光纤传输,传输速率最高可达2M;可将串口信号(485)传输距离延长至多模光纤5公里、单模光纤20公里,最长可达百公里;提升了串口信号在传输距离、数据稳定、数据保密、防磁防雷(电磁与地磁)方面的性能,适用于工业现场实时数据采集传输。

◎技术指标

光纤接口

光口数量:×1

光口类型:默认双纤SC,单纤或FC/ST可选

光口速率:84Mbps

光口特性:单模传输距离0-20公里;多模传输距离0-2公里。其他波长及传输距离订制

电接口

物理接口: 8位欧式端子(3.81mm间距)

传输距离: 485/422(≤1.2km)

传输速率:RS-485/422(300bps-2Mbps)

通道数量:单通道(1路485)接入设备:485接12kΩ设备数≤32或接96kΩ设备数≤256

拨码开关:3位(2/3位选择485匹配电阻)

测误码率:端口最高速率15分钟无误码

电口保护:600W/1ms浪涌保护,15KV静电保护

电源

电源接口:3位3.81mm凤凰接线端子

电源特性:内置电源,ADC110~265三芯端子,±48/24/12供电可选

最大功耗: < 5W

环境特性

工作温度: 0~70°C/-40~85°C

储存温度: 0~70°C/-40~85°C

相对湿度: 5%~95%(无凝露)

机械特性

外壳材质:铝合金外壳

散热方式:自然冷却,无风扇

安装方式:壁挂式

整机重量:0.4Kg

防护等级:IP40防护等级

产品质保:1年

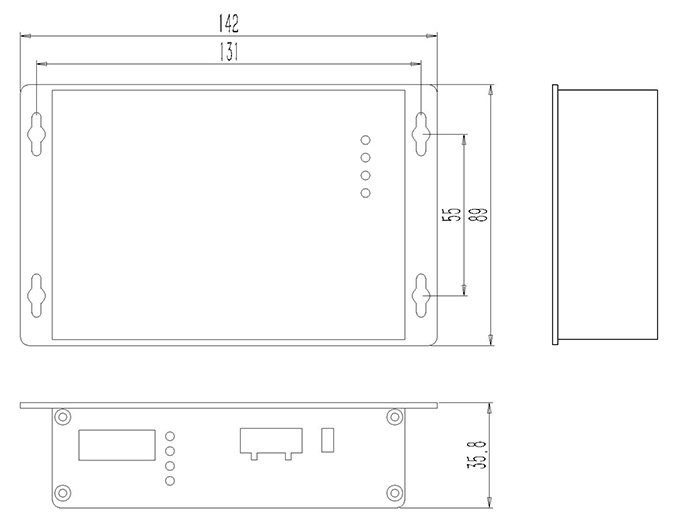

◎外形尺寸

外形尺寸

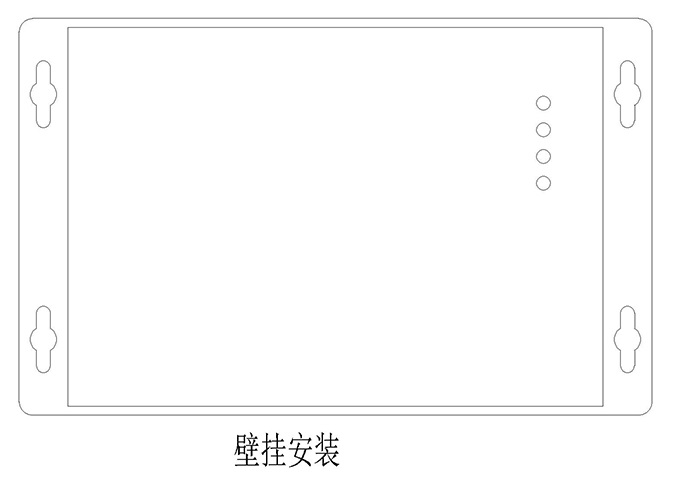

◎安装方式

安装方式

◎订货信息

型号

描述

         COE-232/485/422-ST/M2-HBC(缺省/可选)

       默认ST、1310、双纤5km;SC/FC/850/单纤可选

       COE-232/485/422-ST/S20-HBC(缺省/可选)

       默认ST、1310、双纤20km;SC/FC/1550/单纤/可选
