光纤收发器
  • 单通道串口光纤调制解调器COE8001B/COE8001K

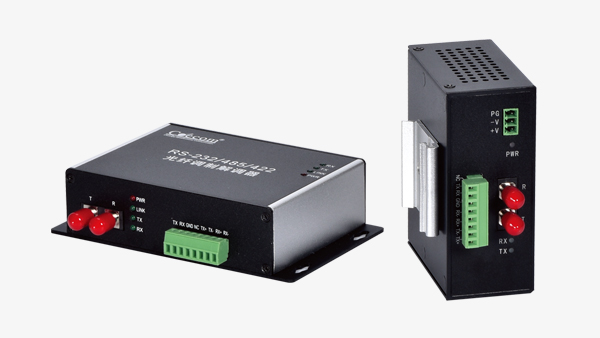

单通道串口光纤调制解调器COE8001B/COE8001K

485(422)可接高阻抗设备数≤256

内置电源,多种电压等级可选

全国热线

400-607-8309

产品描述

支持1路RS-232/485/422电信号通过1对(或1芯)光纤传输;可将串口信号(232传15米、485/422传1.2公里)传输距离延长至多模光纤5公里、单模光纤20公里,最长可达百公里;提升了串口信号在传输距离、数据稳定、数据保密、防磁防雷(电磁与地磁)方面的性能,适用于工业现场实时数据采集传输;支持导轨、壁挂安装,换装附件支持不同安装方式,配合背托架可支持集中安装。

产品特点

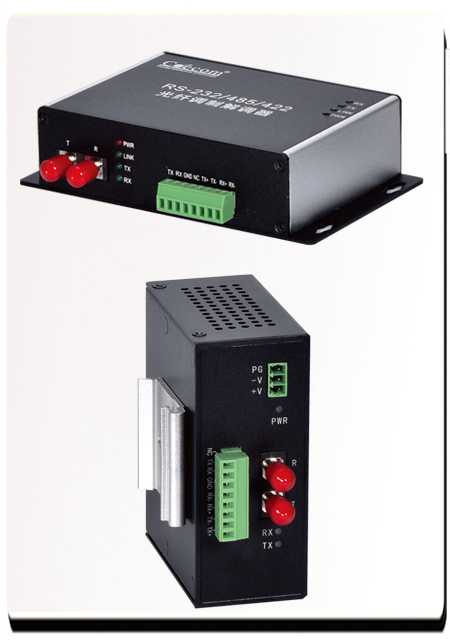

单通道串口光纤调制解调器COE8001B-COE8001K
  •   单通道设计,支持1路232或485或422传输
  •   485(422)可接入标准阻抗设备≤32或高阻抗设备(96kΩ)≤256
  •   串口内置TVS钳位保护,支持端口带电插拔
  •   内置电源,多种交直流电源可选
  •   支持卡轨/壁挂安装方式
  •   配套背托架支持集中安装和星形组网
  •   透明传输,串口原始数据不受影响
  •   内置拨码开关,485/422工作方式可选、匹配电阻可调
  •   串口内置600w/1ms过压、15kV静电防护
  •   工业设计,高压瞬变及电涌保护
技术参数
光口 电口
光纤接口 多模ST、单模FC、双纤;单多模ST/SC/FC及单纤型可选 物理接口 8位欧式端子(3.81mm间距)
光纤波长 多模1310nm、单模1310nm,其它波长可订制 电气特性 2-4位232;5-8位485/422
传输距离 多模5km、单模20km,单模超长距离可订制 传输距离 232(≤15m)、485/422(≤1.2km)
整机电源 ADC220三芯端子,DC110/±48/24/12供电可选 传输速率 RS-232(300bps-115.2Kbps)、RS-485/422(300bps-115.2kbps)
整机功耗 小于2.5W 通道数量 单通道(1路232或1路485或1路422)
外型尺寸 以光电接口面为基准, 接入设备 232口可接入设备数=1
卡轨式:宽×高×深=44×85×102(mm) 485(422)接12kΩ设备数≤32或接96kΩ设备数≤256
壁挂式:宽×高×深=142×36×89(mm) 拨码开关 3位(1位选择485或422开关、2/3位选择485/422匹配电阻)
整机重量 0.4kg(卡轨式);0.46kg(壁挂式) 测误码率 端口最高速率15分钟无误码

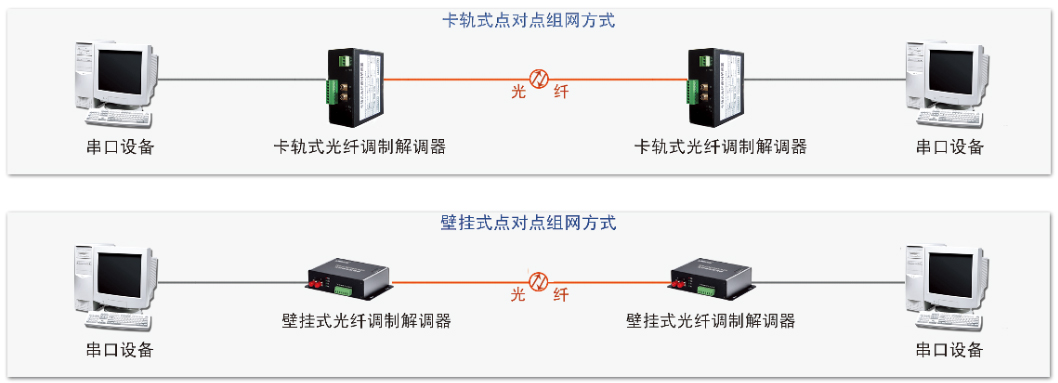

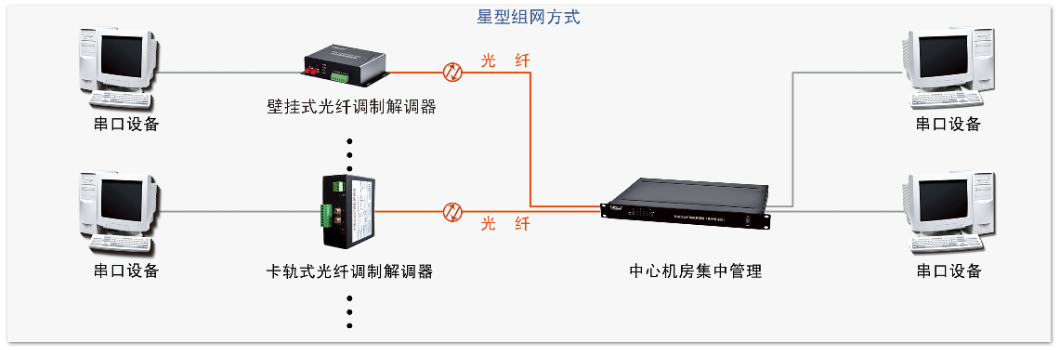

组网方式

单通道串口光纤调制解调器COE8001B-COE8001K组网方式

单通道串口光纤调制解调器COE8001B-COE8001K组网方式

订货型号
产品代号 产品名称 订货型号
COE8001KA 卡轨式单通道串口多模光调 COE-232/485/422M-K(缺省/可选) 默认ST、1310、双纤2km;SC/FC/850/单纤可选
COE8001KB 卡轨式单通道串口单模光调 COE-232/485/422S-K(缺省/可选) 默认ST、1310、双纤20km;SC/FC/1550/单纤/40/60/80/100km可选
COE8001BA 壁挂式单通道串口多模光调 COE-232/485/422M-B(缺省/可选) 默认ST、1310、双纤2km;SC/FC/850/单纤可选
COE8001BB 壁挂式单通道串口单模光调 COE-232/485/422S-B(缺省/可选) 默认ST、1310、双纤20km;SC/FC/1550/单纤/40/60/80/100km可选
