浅谈光纤跳线的分类

返回列表 来源: 发布日期: 2019.09.27

光纤跳线(又称光纤连接器),也就是接入光模块的光纤接头,也有好多种,且相互之间不可以互用。SFP模块接LC光纤连接器,而GBIC接的是SC光纤连接器,下面科羿康光电小编对网络工程中几种常用的光纤连接器进行详细的说明:

1、FC型光纤跳线:外部加强方式是采用金属套,紧固方式为螺丝扣,一般在ODF侧采用(配线架上用的较多)。

2、SC型光纤跳线:连接GBIC光模块的连接器,它的外壳呈矩形,紧固方式是采用插拔销闩式,不须旋转(路由器交换机上用的较多)。

3、ST型光纤跳线:常用于光纤配线架,外壳呈圆形,紧固方式为螺丝扣(对于10Base-F连接来说,连接器通常是ST类型,常用于光纤配线架)。

浅谈光纤跳线的分类

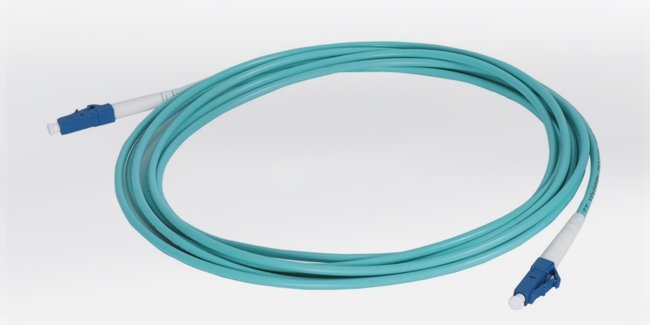

4、LC型光纤跳线:连接SFP模块的连接器,它采用操作方便的模块化插孔(RJ)闩锁机理制成(路由器常用)。

5、MT-RJ型连接器:MT-RJ起步于NTT开发的MT连接器,带有与RJ-45型LAN电连接器相同的闩锁机构,通过安装于小型套管两侧的导向销对准光纤,为便于与光收发信机相连,连接器端面光纤为双芯(间隔0.75mm)排列设计,是主要用于数据传输的下一代高密度光纤连接器。

6、MPO/MTP型光纤连接器支持2芯以上更多芯数的光纤集合在一个接头内的高密度光纤接头,目前通常使用的是12芯MPO/MTP接头。主要应用于数据中心中的与端接光缆接头,支持40G(12芯)和100G(24芯)光纤通道。MPO/MTP接头分为两种:带导向针(公头)的接头和不带导向针(母头)的接头。

MTP接头是MPO接头的升级版本,传输性能更好,损耗更低,对纤度更高,MPO/MTP接头无法进行现场端接。
